⑤是非、地震発生過程を明らかにしたいと考えたこと。　　　以上

全国測量技術大会２００７に発表

2007年6月20日　【全国測量技術大会２００７】において十勝沖地震(2003年)とＧＰＳ観測による電子基準点の位置変化と題して発表したものである。
（当時のＧＮＮＳ成果は【Ｆ2解】）で解析していいた。

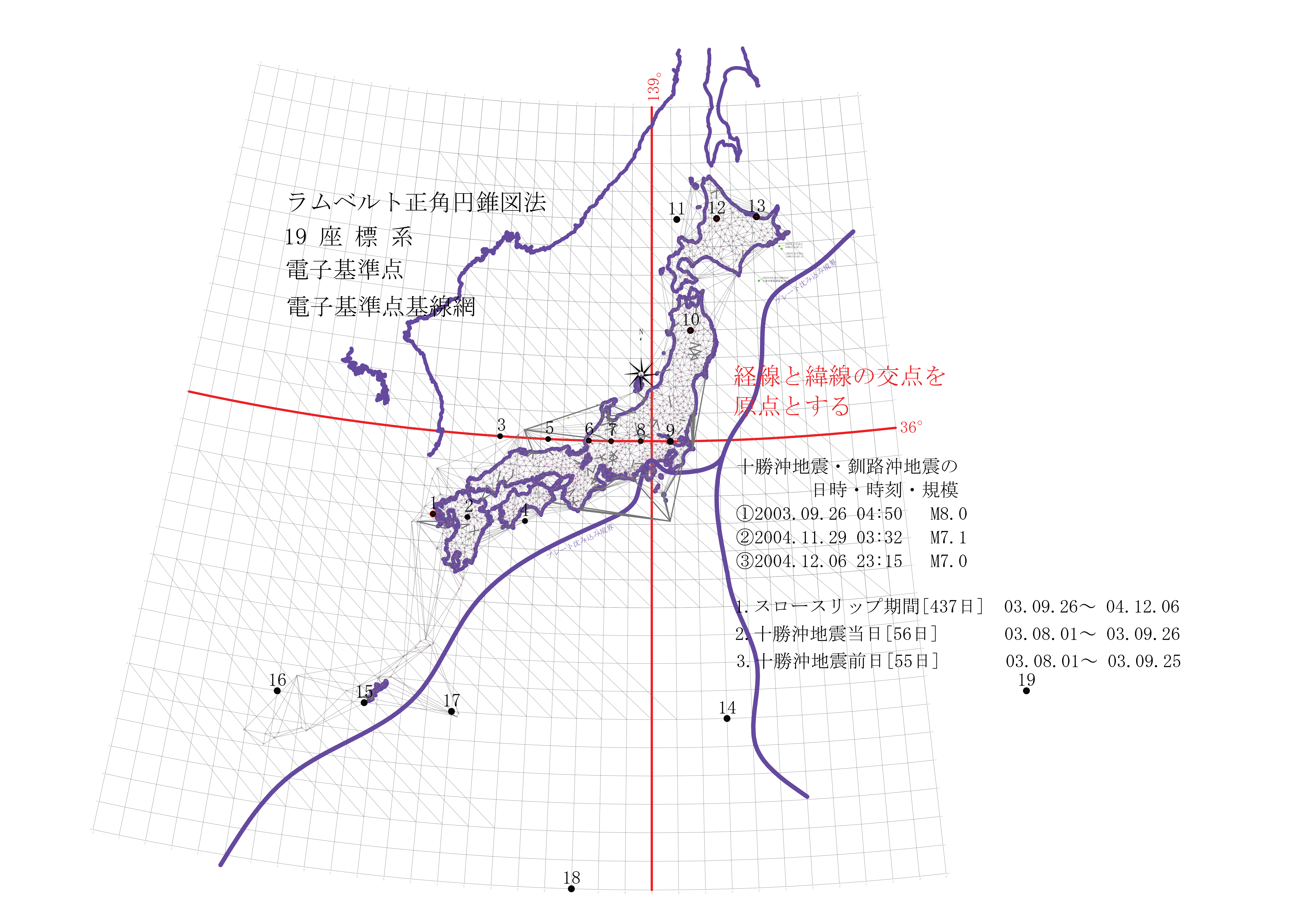

基本図としてラムベルト正角円錐図法を作成

その後、地図作りを進める上で必要になる基本図として「ラムベルト正角円錐図法」による図をデジタル化し,全国にある電子基準点1200余点を三角鎖（網）で結んだ。
更に、ＧＰＳ連続観測網システム(GEONET、現在GNSS）データを解析する中で、「地形の歪みと地震の関係」を「プレート滑り込み境界と日本列島の歪み過程の関係」で捉えることができれば、
いろいろな疑問を合理的に説明できるのではないかと考えた。

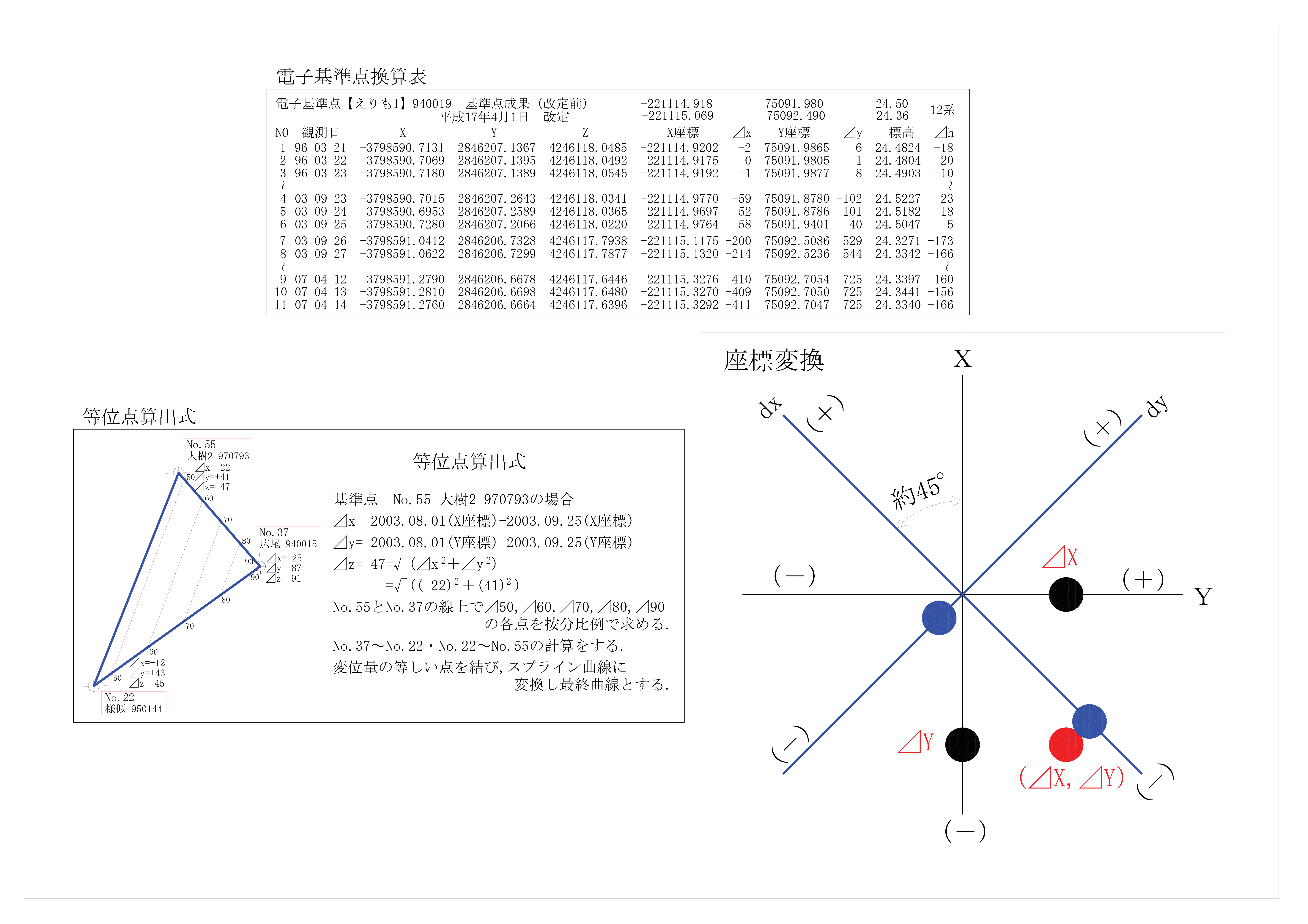

天気図にある気圧配置図の等高線にヒントを得た「地形歪み図」の作成

そこで、【全国測量技術大会２００７】で発表した手法に変え、天気図にある気圧配置図の等高線にヒントを得て、【等位点・等位線（造語）】からなる「地形歪み図」を考案した。

何故、「地形歪み図」なのか

何故、「地形歪み図」なのかについては、地形歪みを図示する方法として「ベクトル表示」が主流であるが、その図法が局所的（地域）であること、
長期間の歪み変化を比較できないこと、 更に固定点を採用することで歪みの見え方（本質）が変わる欠点があること等による。

特に、固定点を採用することの疑問点を「変動ベクトル図の表示方法とその見え方を再考するにまとめた。

「地形歪み図」と「十勝沖地震の前兆地殻変位」

【全国測量技術大会２００７】で発表した疑問点について、「地形歪み図」を活用し、「十勝沖地震に至る7時間50分前の電子基準点えりも1（940019）の位置変位」を
以下に再検討した。

「Ｆ2解」：：国土地理院発表資料によると9月25日の【変位量に「Ｂｅｒｎｅｓｅ（精密暦）」（速報）】と【「Ｆ2　最終暦」】で異なる結果が出ているが、「Ｆ2　最終暦」は【全国測量技術大会２００７】の発表と整合し、地殻変位があったことを示している。

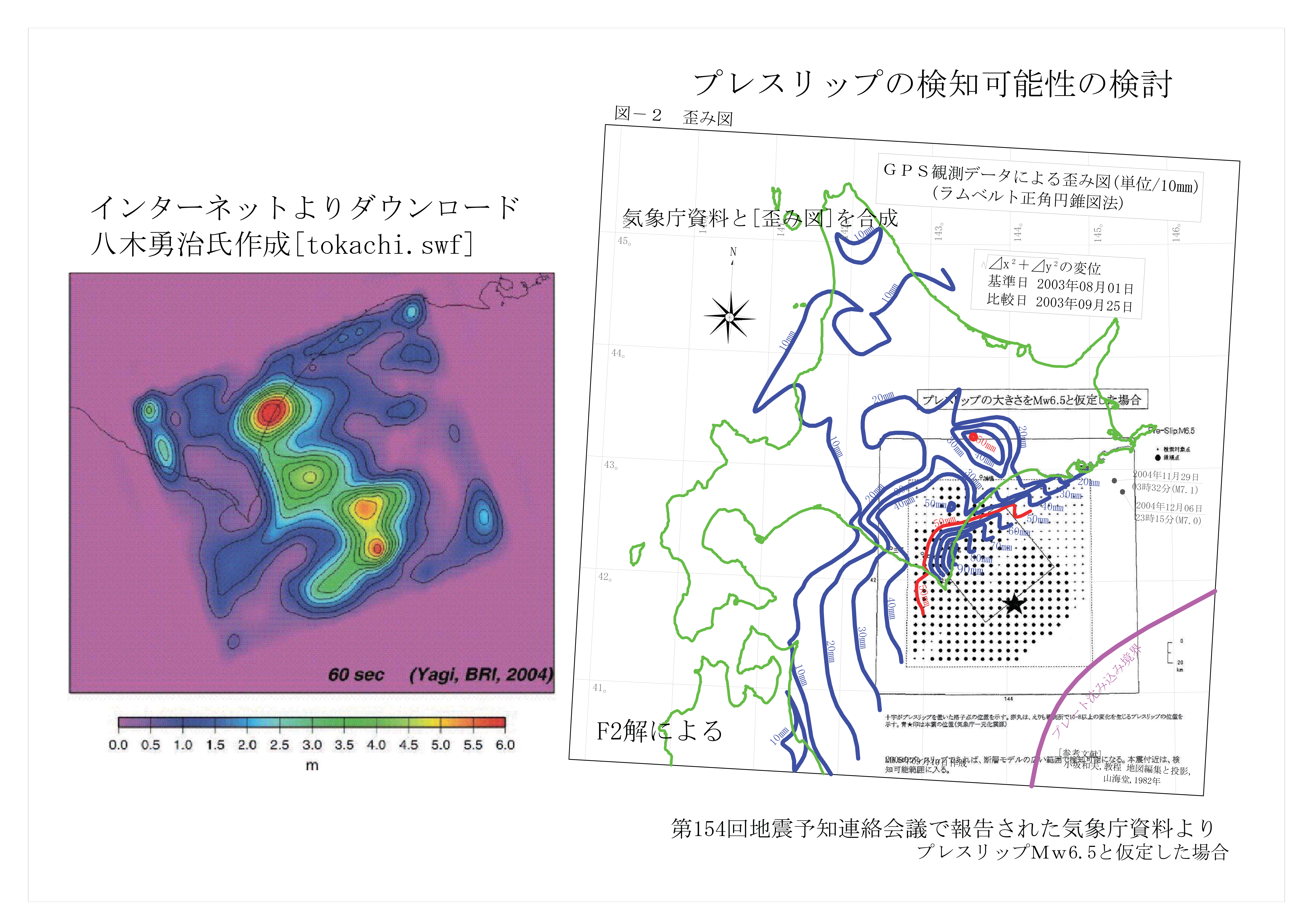

第154回地震予知連絡会議で報告された気象庁資料

「地形歪み図」用いてプレスリップの検知可能性の検討した結果、全国測量技術大会２００７の発表と整合しているように見える。

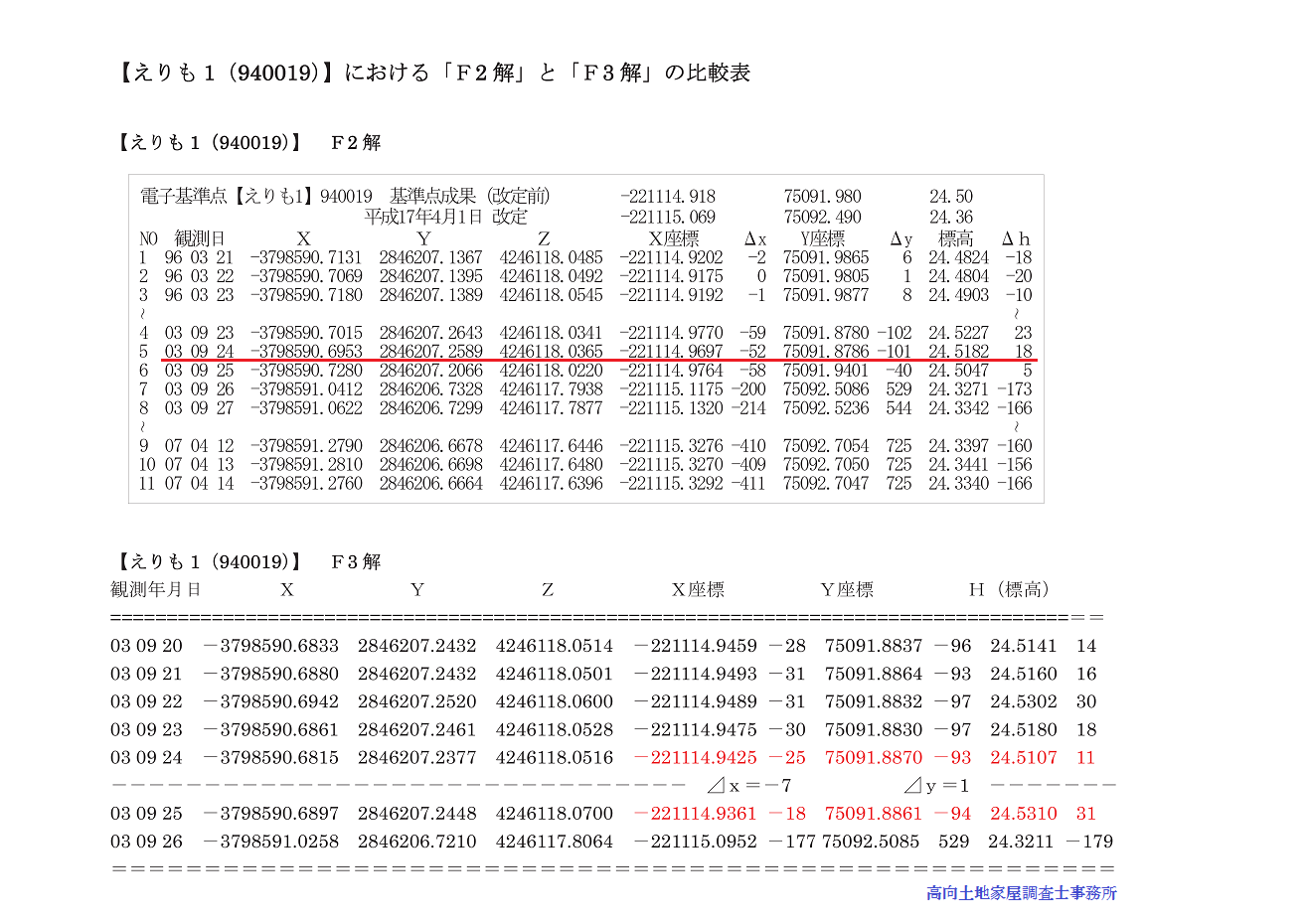

「Ｆ2解］と「Ｆ3解」の比較

「F2解」の座標値と「F3解」の座標値をひかくしたものである。

注目は9月24日と9月25日のＹ座標差が明らかに異なっている。

「Ｆ2」⊿ｘ＝+6ｍｍ、⊿ｙ＝-61ｍｍ

「Ｆ3」⊿ｘ＝-7ｍｍ、⊿ｙ＝+1ｍｍ

　

そもそも「Ｆ2解」と「Ｆ3解」は何がどう改良されたのか？

この問いに対して、国土地理院から「電子基準点の新しい「日々の座標値（Ｆ３）」－より高い精度で地殻変動の監視が可能に」とＷｅｂ上で広報している。

その中で、9月25日の異常な数値（改良された数値）に「資料１　大気の不均質による誤差が軽減された例　（水平変動ベクトル図）」の項目が該当するのか。

比較検討するため気象庁発行の日本列島の2003年9月の気圧配置図を引用する。

が、答はでない。

はたして、前兆的地形変位があったのか？
